Выносные конденсаторы. Схема работы системы кондиционирования на базе выносного конденсатора.

Компания "Климаттех" проводит комплексное оснащение объектов любой сложности системами кондиционирования, вентиляции и отопления.

Выносной конденсатор отводит тепло из установок кондиционирования воздуха в окружающую среду

(на улицу), выделяемого в процессе конденсации чиллером (без конденсатора) или холодильным оборудованием,

предназначенным для совместной работы с выносными конденсаторами.

Выносной конденсатор выполняет в системах кондиционирования вспомогательную функцию. Испаритель,

с другой стороны, поглощает тепло в пределах кондиционируемого помещения, то есть охлаждается

воздух внутри помещения.

Использование систем кондиционирования на базе чиллеров с выносными конденсаторами и непосредственно

выносных конденсаторов позволяет распределить ресурсы системы центрального кондиционирования в

здании, в зависимости от его архитектурных особенностей, а также требований предъявляемых к

элементам системы кондиционирования.



Чиллер и выносной конденсатор соединяются между собой с помощью межблочных фреоновых коммуникаций.

Выносной конденсатор состоит из корпуса, теплообменника конденсатора, осевых или центробежных вентиляторов,

регулятора скорости вращения вентилятора.

В зависимости от конструктивного исполнения выносные конденсаторы подразделяются на агрегаты,

предназначенные для установки снаружи здания и агрегаты для внутренней установки. Выносные

конденсаторы, предназначенные для установки внутри здания оснащаются средненапорными или

высоконапорными центробежными вентиляторами, осуществляющими подачу воздуха по системе

воздуховодов.

В зависимости от размещения теплообменников, выносные конденсаторы подразделяются на агрегаты с

вертикальным, горизонтальным, V-Образным и комбинированным размещением теплообменников.

В зависимости от количества рядов вентиляторо, выносные конденсаторы подразделяются на агрегаты с

одним, двумя, тремя и четырьмя рядами вентиляторов.

Выносной конденсатор относится к классу не автономных систем кондиционирования.

В большинстве случаев чиллер устанавливается внутри здания – в эксплуатационном помещении,

а выносной конденсатор устанавливается снаружи здания: на крыше или прилегающей территории.

Чиллер и выносной конденсатор соединяются между собой с помощью межблочных фреоновых

коммуникаций. Основной задачей выносного конденсатора является отвод тепловой энергии, выделяемой

в процессе конденсации объединенным холодильным контуром чиллера и выносного конденсатора.

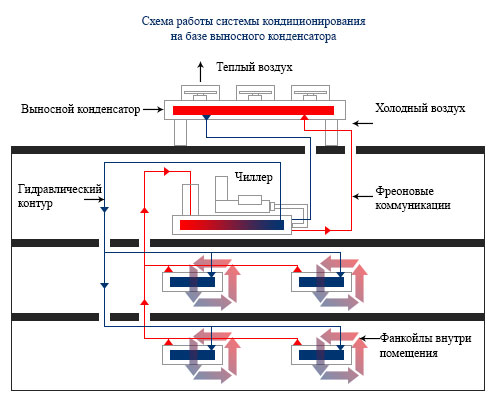

На схеме показана работа системы кондиционирования, источником холода в которой является

чиллер без конденсатора, работающий совместно с выносным конденсатором. Принцип работы такой системы кондиционирования заключается в переносе тепловой энергии из здания на улицу, или другими словами в переносе холода с улицы в помещение. Перенос  тепловой энергии осуществляется путем

термодинамического процесса, протекающего в объединенном холодильном контуре чиллера и выносного

конденсатора. Такой термодинамический процесс имеет две важные стадии.

Первая стадия – это процесс испарения фреона, который протекает в теплообменнике испарителя чиллера.

Во время этого процесса фреон испаряется. В результате этого процесса теплообменная поверхность испарителя охлаждается, что приводит к охлаждению воды протекающей в гидравлическом контуре системы кондиционирования через теплообменник испарителя.

Вторая стадия - процесс конденсации фреона, который протекает в теплообменнике выносного конденсатора. Во время этого процесса фреон конденсируется, что приводит к нагреву теплообменной поверхности выносного конденсатора. При этом тепло, выделяемое в процессе конденсации, отводится в окружающее пространство, а холод поглощается хладагентом.

 Горячий хладагент из компрессора чиллера под высоким давлением, поступает в теплообменник выносного конденсатора. Конденсируясь хладагент выделяет тепло, тем самым нагревая теплообменную поверхность конденсатора с другой стороны.

Осевые вентиляторы, организуя циркуляцию воздуха через теплообменник конденсатора, охлаждают

его с другой стороны. Таким образом тепло удаляется в окружающее пространство, а холод поглощается

хладагентом. Теплообменная поверхность выносного конденсатора состоит из медных труб, внутри

которых протекает процесс конденсации фреона, а также алюминиевых ламелей – пластин, предназначенных

для увеличения поверхности теплосъема теплообменника.  В зависимости от температуры наружного

воздуха,  количество воздуха, необходимое для охлаждения теплообменной поверхности различно.

Поэтому регуляторы вентиляторов, уменьшают или увеличивают скорость вращения вентиляторов в

зависимости от значения температуры или давления конденсации.
